再也不用赶着回家收外卖了-FERMAX门禁增加远程打开功能

October 29, 2024 · 7 min read

rainfish

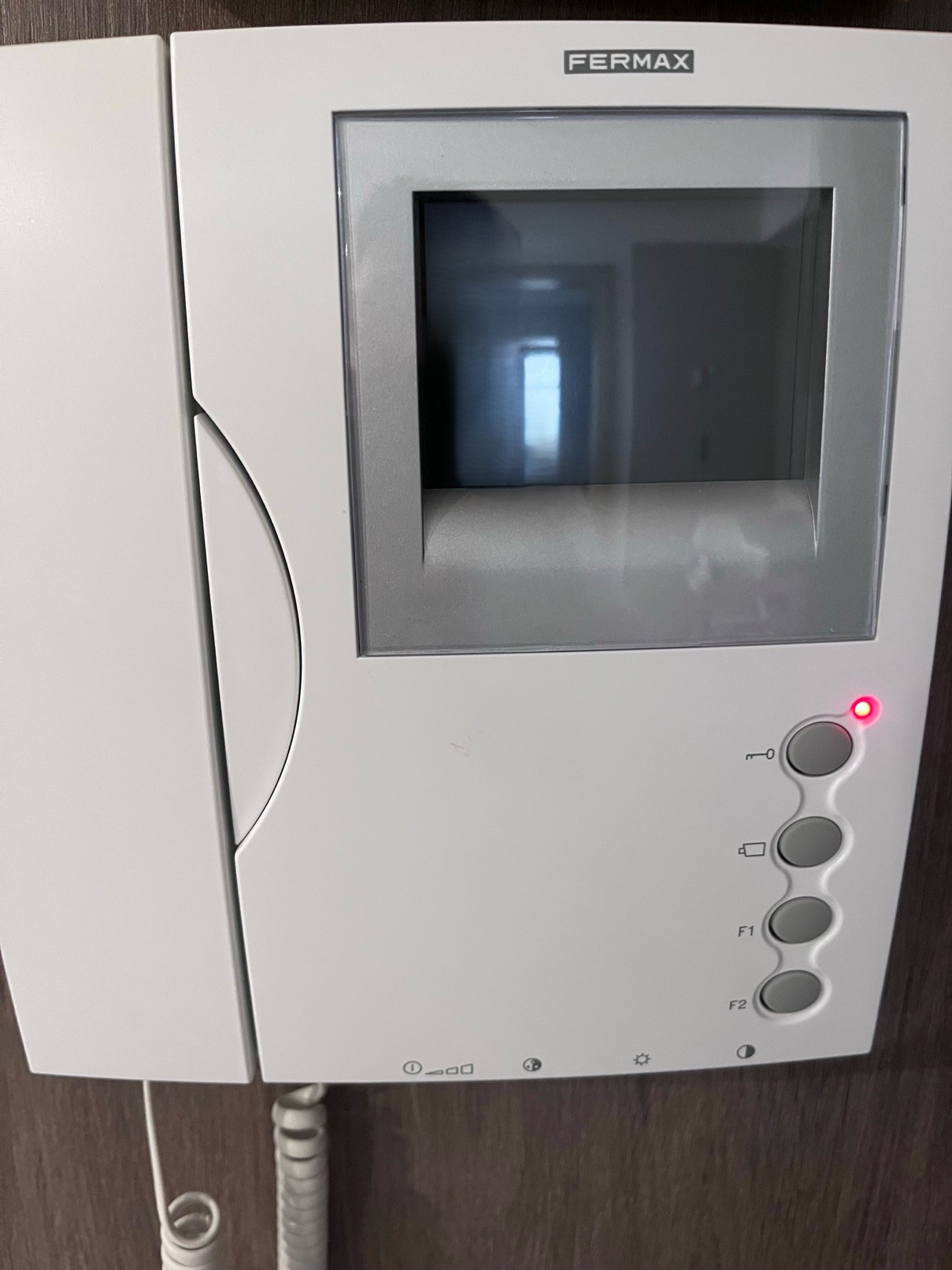

fermax门禁室内机

对于上海2000年左右的小区，上面的FERMAX门禁应该很熟悉。

在那个年代，外卖和快递不普及，这个门禁还是很好的，声音、图像以及操作，都非常胜任。

但是，现在，作为一个老破小，没有管家服务的小区，一旦出现人还在外面，没人给外卖、快递小哥开门的时候，就会只能一路狂奔，只为早点赶到小区，要不流浪猫就把放在门厅外面的外卖给吃了。。。

跑了几次，实在跑不动了，预计琢磨着怎么可以改造下，可以远程给外卖、快递小哥开门，让他们可以送到楼上，猫猫狗狗就不用再惦记我的外卖了。

于是，我开始有点坎坷的改造之路，启动了我的硬件工程师之路。

调研

网上找了一圈，B站看了一些视频，没有特别相关的。最后在smzdm上找到了这篇最匹配的文档。FERMAX可视门禁无接触解锁改造分享

大致思路是：

加入一个易微联的继电器，利用门禁主机的电源给继电器供电，同时利用飞线连接开关触点，实现继电器对原有门禁开关的模拟。我们再控制继电器就好了。

动手

Step1、确定门禁主机供电，接入继电器电源

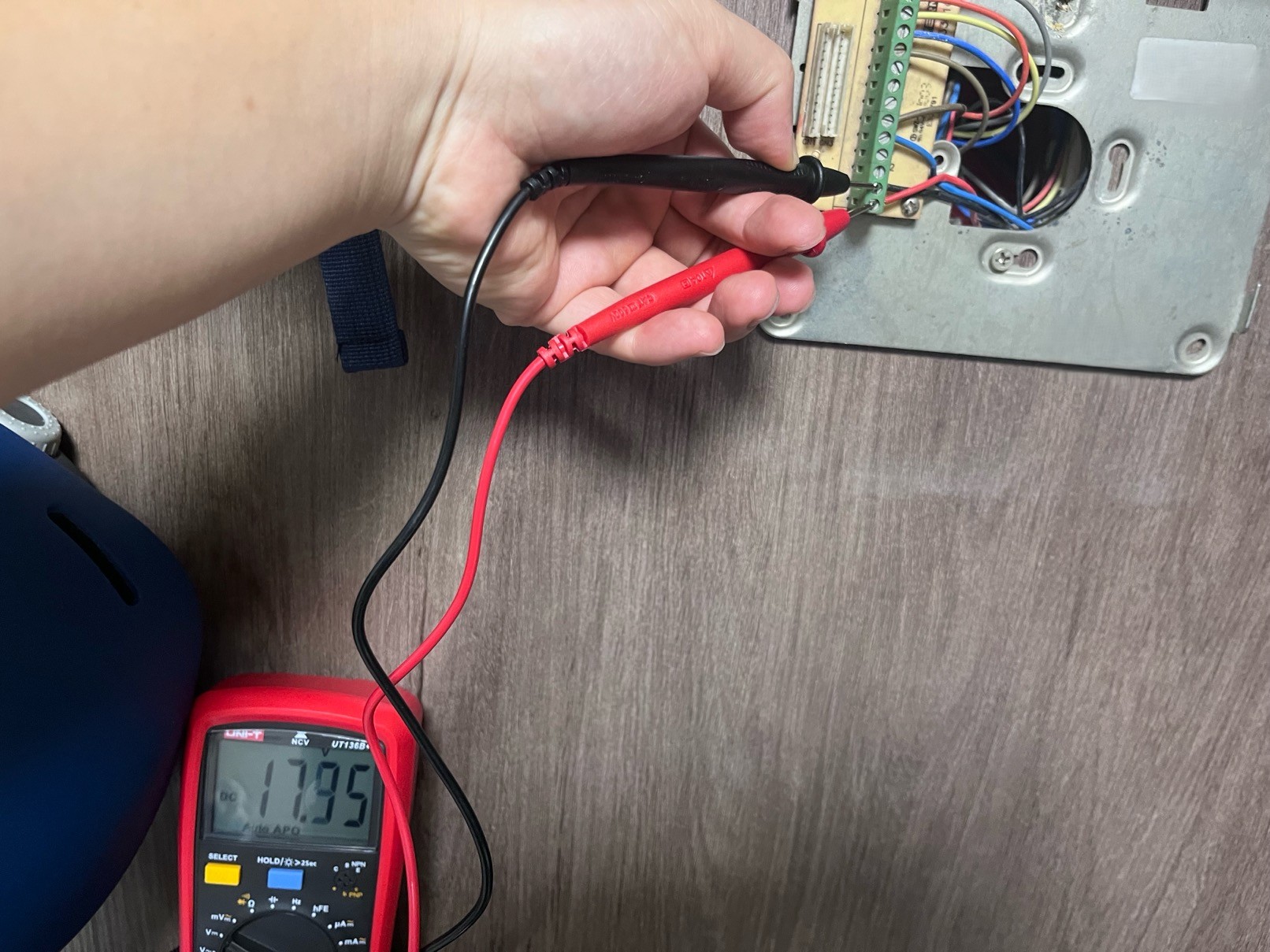

把室内机拆下，可以看到墙上接入的电路板，然后用万用表确认下电压，在继电器输入电压范围内即可。

确认电压没有问题，我们开始接线，复用主机供电给继电器。

如上图，我把新的一红、一黑电线也插入到这个孔位了。

这样就完成了继电器的输入电源接入。继电器可以开始工作了。

Step2、定位开门开关的触点，焊接飞线

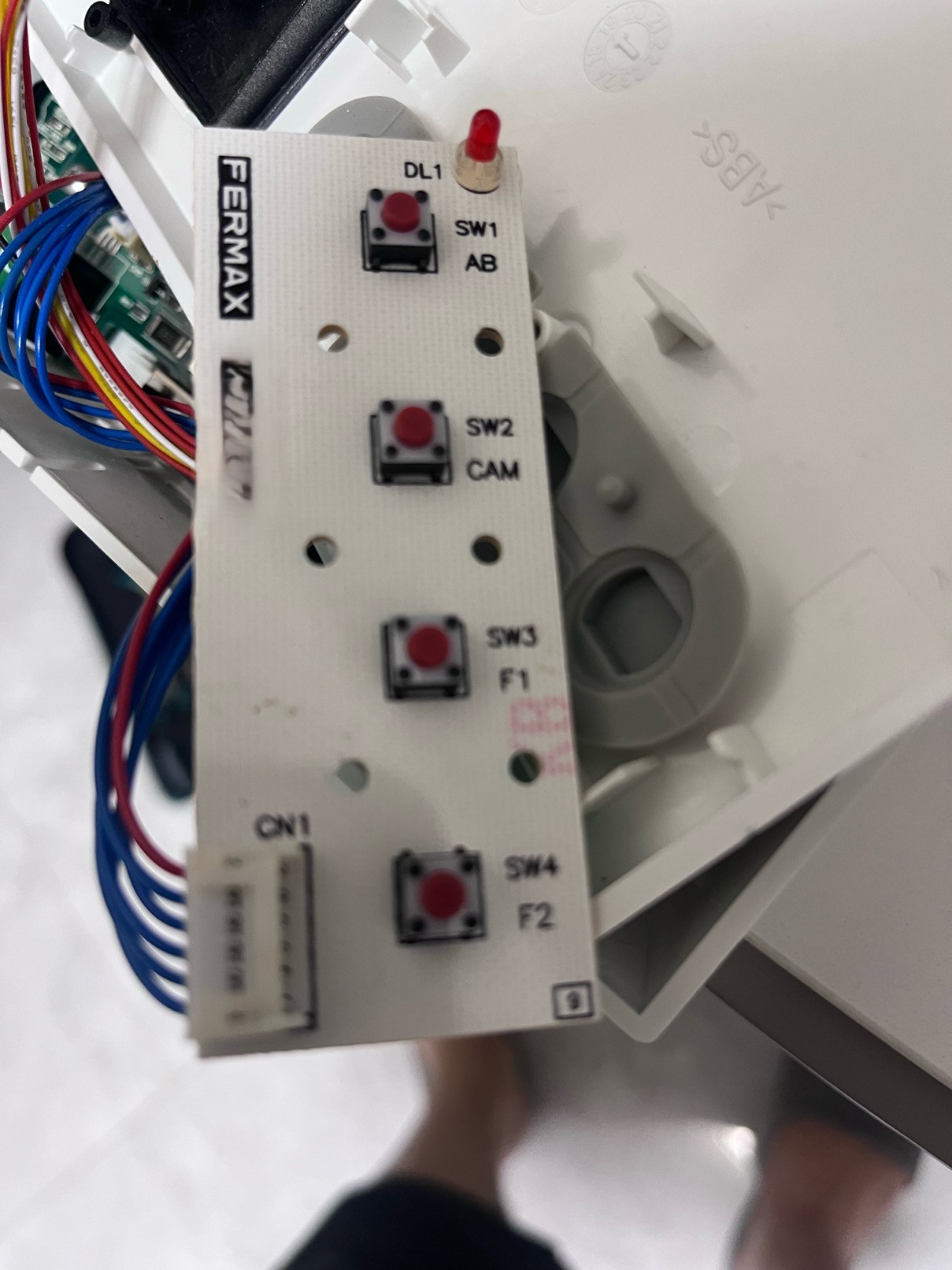

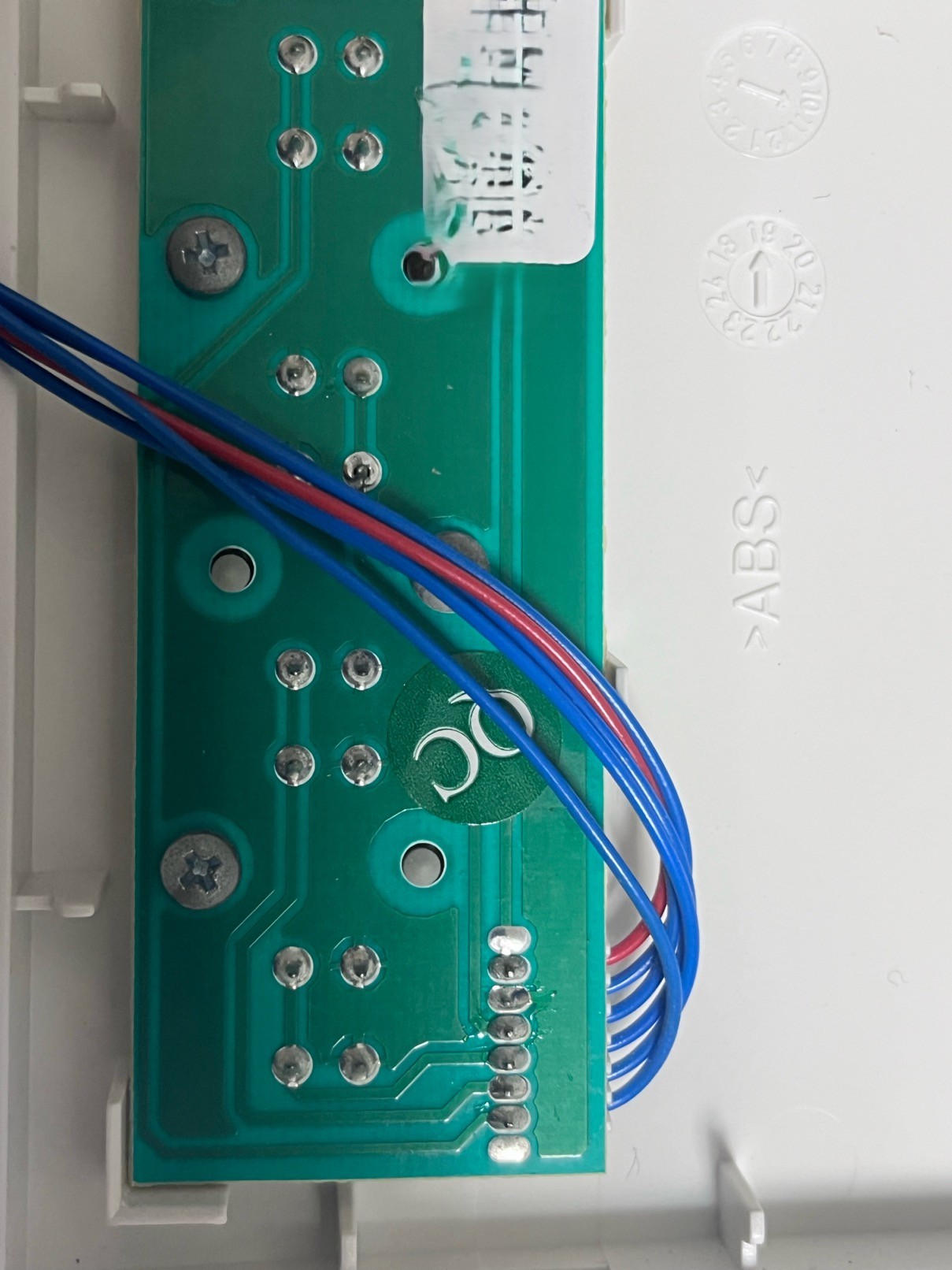

我们通过开门按钮，可以知道可能要飞线的触点是 SW1/AB背后的四个点。我没有尝试过接2个点。大家可以试试。

为确保逻辑是正确的，我先用万用表测了下开关按下和未按下，这四个点的连通情况。测试结果符合预期，开关按下，触点连通；反之断开。

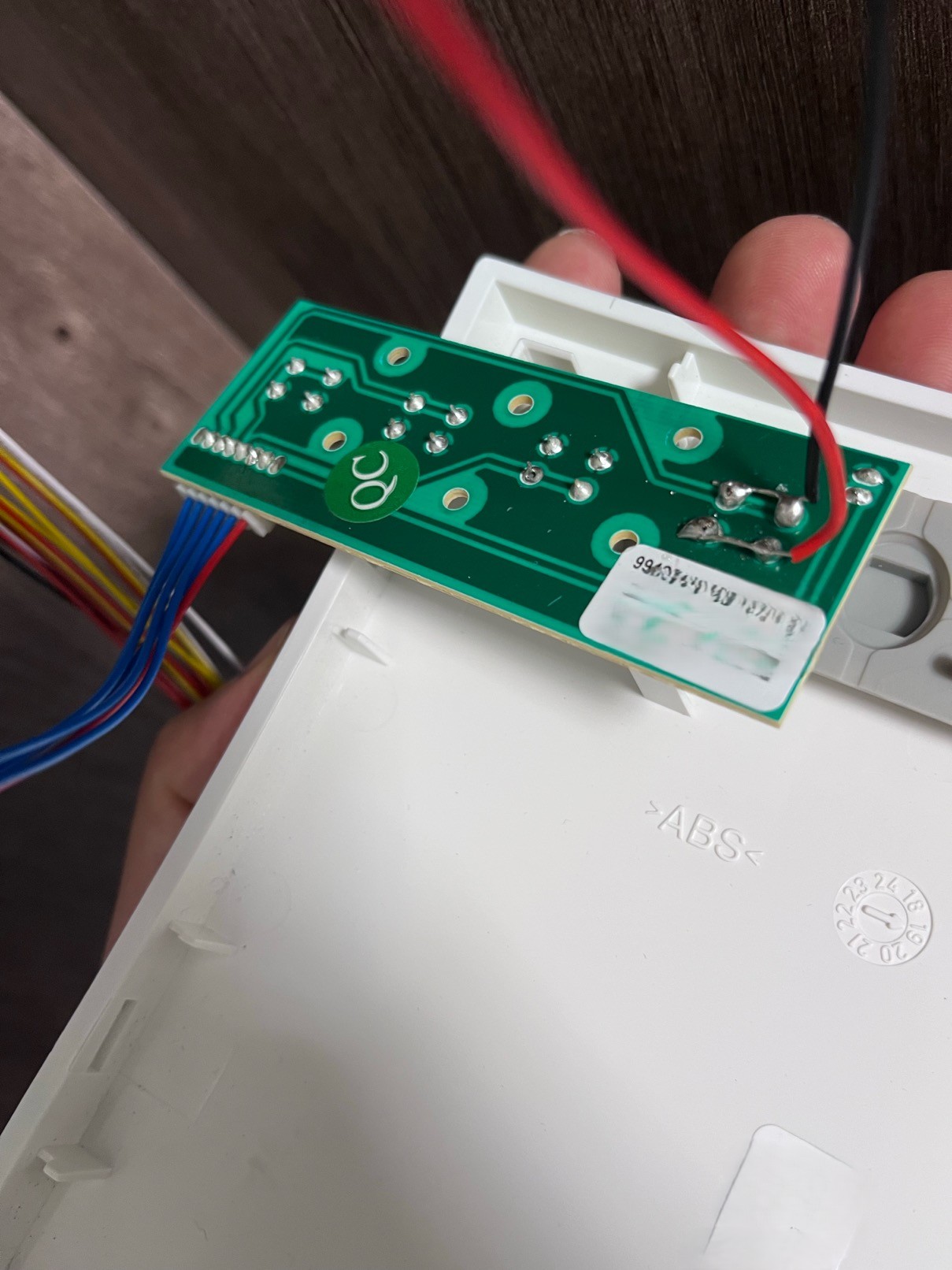

放心焊机飞线，这里应该不太需要关心正负极，本质继电器就是帮助把电路连通或者断开，不管正极或者负极连到继电器的COM或者NO/NC口。

我这里使用的是NO口，Normally Open（表示常开接点，俗称A接点，平常处于开路（断路），线圈通电后才成为闭路（与共接点COM接通））

Step3、固定好继电器

最后，用绳子或者电线啥的将继电器固定在门禁室内机的某个空闲空间。简单解释下：

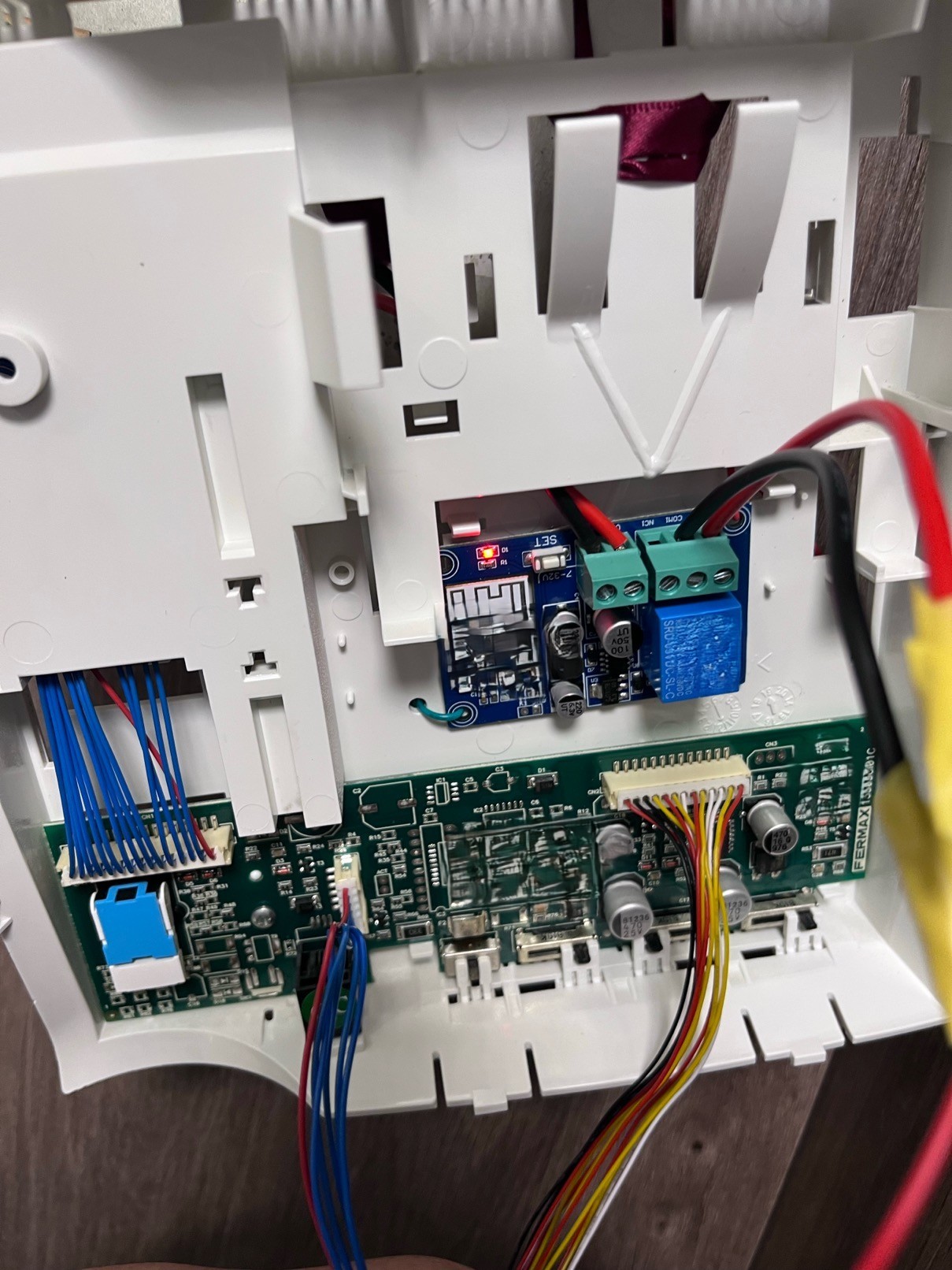

中间有蓝色模块的就是我使用的继电器，蓝色模块上方绿色的就是接入模块。左边绿色的是输入电源，对应的就是Step1的红线、黑线。右边绿色的就是控制电路，对应的是开关电路板的两根飞线。

Step4、配置易微联

按住继电器的连接按钮，灯光会开始闪烁

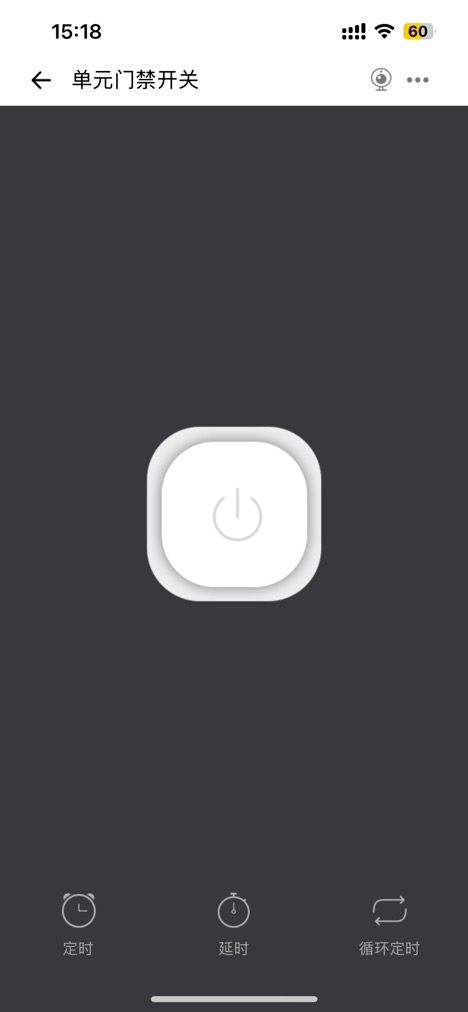

下载易微联（ewelink）App，然后选择增加设备，选择蓝牙，然后就会发现我们安装好的继电器开关
配置开关成点动，0.5秒，搞定。

演示

等待视频

踩坑点

线要选好，我之前选的线太细，导致继电器触点接入时，拧到最近，也没法很牢固。但是飞线不能太粗，粗线会很硬，否则在终端机器内不好理线。
解决方案，就是飞线用细线，继电器用粗线，然后粗细线焊接好。
最最重要的，要理解原理。
这个门禁，只会在有人在门厅摁了呼叫，按钮的电路板才会上电，这时候，按开关，才会发起开门信号。
当没有人呼叫时，自己按开门按钮，是没法开门的。
我就是没意识到这点，到时第一次安装完成之后，发现直接按下继电器开关按钮，无法开门，怀疑自己改造不成。其实是可以的。

后续计划

AI都这么成熟了，它是不是可以参与进来，进一步解放自己呢？
